Miért szakadnak el gyakran a vízszintes gravitációs felvevők HGTU drótkötelei? Kiváltó okok elemzése és gyakorlati ellenőrzőlista

2026-07-08 0 Hagyj üzenetet

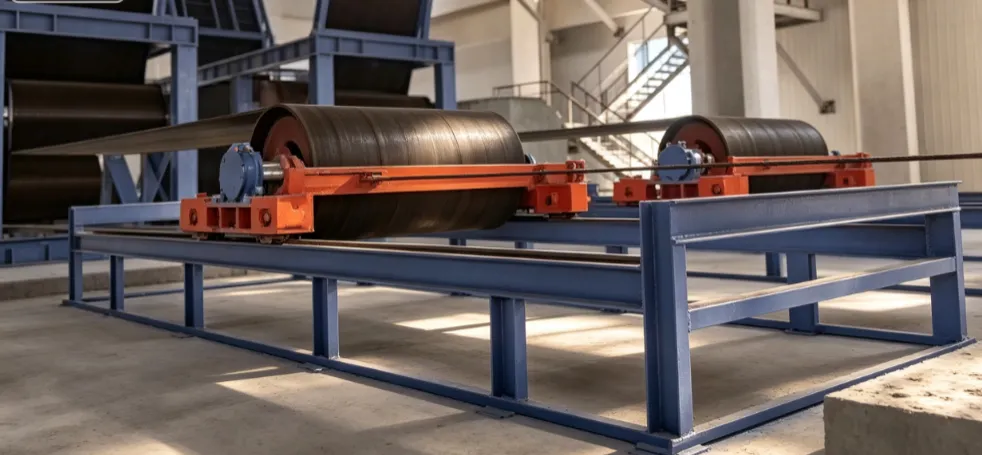

Horizontal Gravity Take-up (HGTU)

Nagy teherbírású ömlesztett anyagmozgató rendszerekben a drótkötél hirtelen meghibásodása aVízszintes gravitációs felvétel (HGTU)rendkívül veszélyes. A több tonnás ellensúly váratlan leesése nemcsak költséges, nem tervezett leállást eredményez, hanem katasztrofális biztonsági kockázatokat is rejt magában. Miért szakadnak el ilyen gyakran ezek a drótkötelek? Az alábbiakban bemutatjuk a meghibásodás 7 fő okát, valamint egy praktikus helyszíni hibaelhárítási ellenőrzőlistát.

A.7 A drótkötél meghibásodásának fő okai vízszintes gravitációs felfogásnál (HGTU)

1. Hajlítási fáradtság hiba

A drótkötél aVízszintes gravitációs felvétel (HGTU)összetett váltakozó feszültségeknek van kitéve, mivel működés közben többször áthalad a tárcsákon.

Megjegyzés: A belső maghuzalok általában gyorsabban kopnak, mint a külső szálak. Ez a degradáció a szerkezet mélyén történik, így az alapvető felületvizsgálatok során erősen el van rejtve.

2. A tárcsa-kötél átmérőjének nem megfelelő aránya (D/d arány)

A globális műszaki szabványok (például a CEMA) előírják, hogy a tárcsa emelkedési átmérőjének a névleges kötélátmérőhöz (D/d) viszonyított arányának legalább 20:1 és 40:1 között kell lennie. Az alulméretezett tárcsák túlságosan szűk sugárba kényszerítik a drótkötelet, ami exponenciálisan felgyorsítja a hajlítási kifáradást.

3. Elégtelen biztonsági tényező és feszültségi anomáliák

Az ömlesztett anyagot szállító szállítószalagokon lévő felvevő drótkötelek szakítószilárdsági tényezője soha nem lehet alacsonyabb 5,5-nél. Ezzel szemben az elégtelen feszesség a heveder meglazulását okozza indításkor vagy leállításkor, hatalmas dinamikus lökésterhelést generálva, amely elszakítja a kötelet.

4. Mechanikai kopás és belső kopás

Folyamatos kemény súrlódás a drótkötél között aVízszintes gravitációs felvétel (HGTU)és a kopott tárcsahornyok vagy rosszul beállított terelőtárcsák folyamatosan csökkentik a fém keresztmetszeti területet és veszélyeztetik a teljes teherbíró képességét.

5. Korrózió zord környezetben

Nedves, külszíni vagy kémiailag agresszív bányászati környezetben a nedvesség és a korrozív elemek lyukkorróziót okoznak a fémfelületen. Ez nemcsak a teherbírási területet csökkenti, hanem súlyos feszültségkoncentrációs pontokat is létrehoz, amelyek felgyorsítják a fáradásos repedést.

6. Nem megfelelő kenés

A nagy behatolású drótkötél-kenőanyagok rendszeres alkalmazása nélkül a belső acélhuzalok erős száraz súrlódást szenvednek terhelés alatt, ami intenzív helyi hőt, mikrohegesztést és gyors kötélromlást okoz.

7. Súlyos és gyakori lökésszerű terhelések

A szállítószalag hirtelen indítása, vészfékezések vagy hirtelen anyagelakadások a csúszdákban azonnali csúcsfeszültséget generálnak. Ezek a tranziens lökésterhelések könnyen megsokszorozódnak a tényleges szakítószilárdságon túlVízszintes gravitációs felvétel (HGTU)drótkötél.

B. Karbantartó mérnök helyszíni ellenőrző listája

Ellenőrzési tétel	Ipari szabvány és műszaki specifikáció	Jelentősége és célja
Átfogó időszakos ellenőrzés	Kombinált vizuális és tapintható ellenőrzés	A hirtelen kötélszakadás megelőzése érdekében összpontosítson a megszakadt vezetékekre, a lyukkorrózióra és a helyi deformációra
Külső átmérő veszteségmérés	10% Tényleges kopási átmérő veszteség < 10%	Az ISO 4309 szerint a kötelet azonnal ki kell cserélni, ha az átmérő csökkenése ≥ 10%
A tárcsa átmérőjének ellenőrzése	D/d arány ≥ 20:1 (30:1 ajánlott)	A tárcsa átmérőjének növelése jelentősen meghosszabbíthatja a drótkötél élettartamát
Biztonsági tényező érvényesítése	Biztonsági tényező ≥ 5,5	Biztosítja, hogy a drótkötél ellenőrzött szilárdsága megfelel a normál működésnek, valamint az indítási és leállítási feltételeknek
Szabványos kenés megvalósítása	Nagy áthatolású speciális drótkötélzsír	Minimálisra csökkenti a belső súrlódást és elzárja a nedvességet. A kenés alapvető karbantartási feladat
Kévék és vezetőcsúszda ellenőrzése	Vizsgálja meg a hornyok kopását és eltolódását	A horony deformációja (például a V alakú kopás) beszorítja a drótkötelet, ami felgyorsult excentrikus kopáshoz vezet.
Felvételi kocsi megfigyelése	Győződjön meg arról, hogy a haladó pálya teljesen mentes minden mechanikai beszorulástól	A mechanikai beszorulás közvetlenül arra kényszeríti a drótkötelet, hogy a tervezett terhelés többszörösét viselje el
Működési naplók létrehozása	Jegyezze fel a telepítési dátumokat, a szakadt vezetékek számának előrehaladását és a csereintervallumokat	Felhatalmazza a műszaki csapatot a ciklikus minták azonosítására és a prediktív karbantartás végrehajtására

C. Következtetések és szakértői ajánlások

1. Gyakori drótkötél meghibásodásVízszintes gravitációs felvétel (HGTU)rendszerek ritkán véletlenszerű balesetek – ez jellemzően a nem megfelelő kezdeti kiválasztás (például alulméretezett tárcsák és nem megfelelő biztonsági tényező) és a megfelelő rutin karbantartás hiányának együttes eredménye.
2. A Baoding Ruileier Conveyor Equipment Manufacturing Co., Ltd. a nagy kapacitású, nagy teherbírású bányászati szállítószalagokra és alapvető alkatrészekre mélyen szakosodott professzionális gyártóként elkötelezett a felvevőrendszerek optimalizálása mellett a globális bányászati ügyfelek számára. Mi biztosítjuk:

· Felvevőrendszer stresszellenőrzése és fáradtságértékelése

· Magas kompatibilitási kiválasztás és illesztés

drótkötelek és tárcsa alkatrészek

·Műszaki konzultáció a feszítés teljes életciklusával kapcsolatban

Készülék összeállítás

Ha a szállítószalag drótkötélszakadási problémákat tapasztal, forduljon aRui Le'erNemzetközi műszaki szolgáltató csapat ingyenes műszaki értékelésért és testreszabott megoldásokért.
